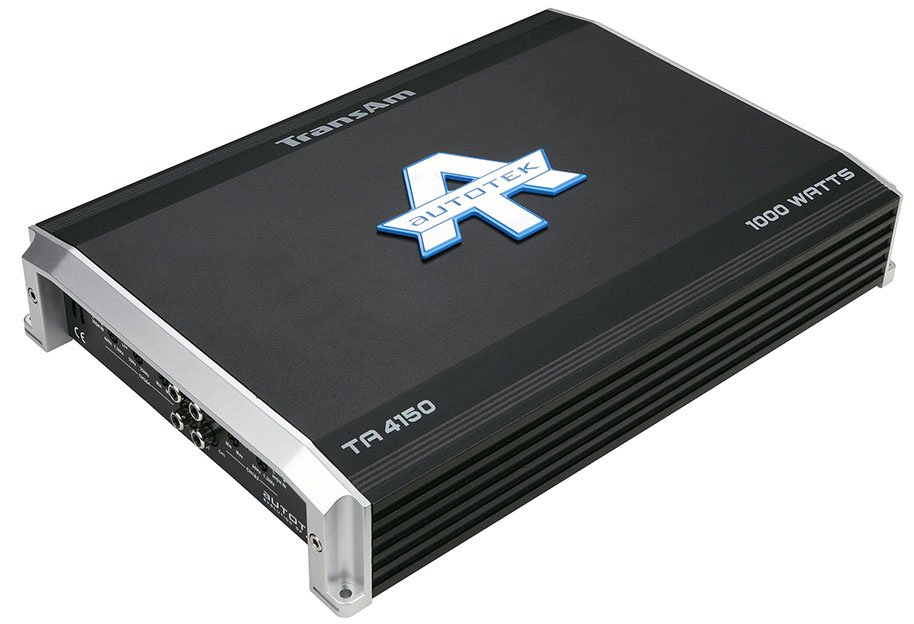

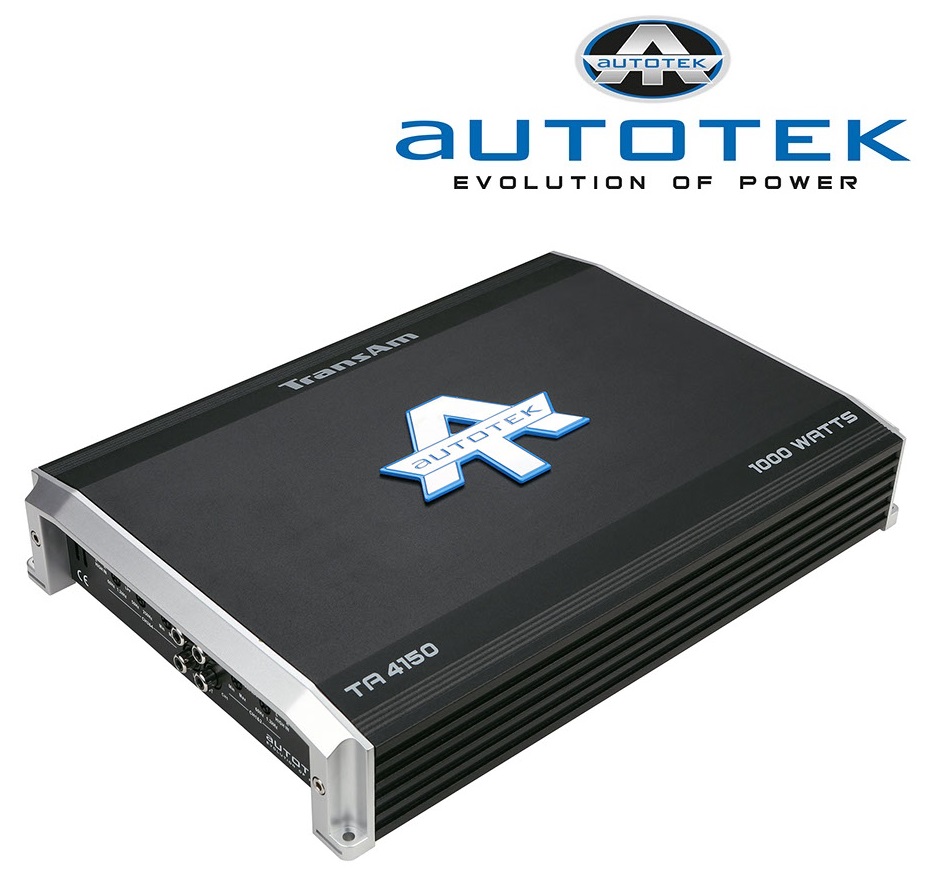

Autotek TA4150 4-Kanal Class A/B Analog Verstärker Amplifier 1000 Watt
-
Product number:TA4150
-
Delivery time:2-3 Tage
-
EAN:635927110237
-
Manufacturer:
-
Versandfrei
-
Vorkasse -5%
-
PayPal -3%
Autotek TA4150 4-Kanal Class A/B Analog Verstärker Amplifier 1000 Watt
Lieferumfang:
Verstärker
Einbau Anleitung
Eigenschaften:
4 x 75/125 Watts RMS an 4/2 Ohm
4 x 150/250 Watt MAX an 4/2 Ohm
2 x Hochpass-Filter 60 Hz - 1.2 kHz
Tiefpass-Filter 50 Hz - 250 Hz (CH3/4)
Bass EQ 0/6/12 dB (CH3/4)
Cinch-Eingänge, Hochpegel-Eingänge
2 x Mono brückbar
Abmessungen: 223 x 63 x 300/326 mm
Product information "Autotek TA4150 4-Kanal Class A/B Analog Verstärker Amplifier 1000 Watt"
EINGANGSEMPFINDLICHKEIT CH1&2 + CH3&4

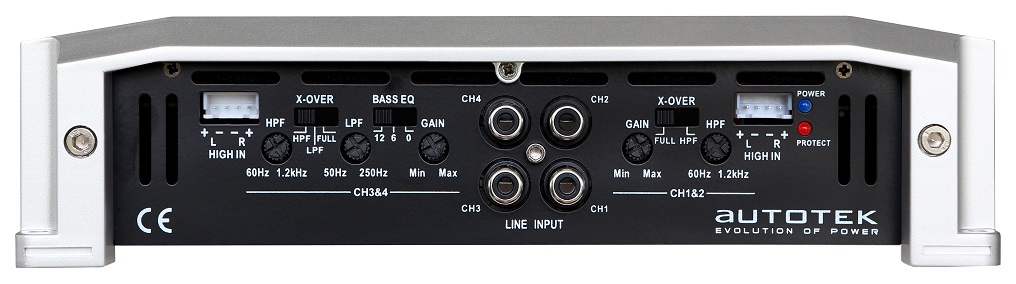

Drehen Sie den Regler GAIN (Abb. 1,6, oder 1,8) gegen den Uhrzeigersinn auf die MIN Position. Dann dre-
hen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie
langsam den Regler GAIN (Abb. 1,6 oder 1,8) im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzer-
rungen hören. Dann drehen Sie den Regler GAIN ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

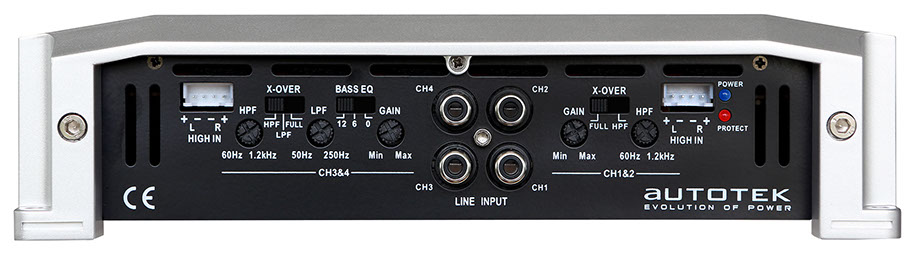

REGELBARER HOCHPASSFILTER CH1&2 + CH3&4
Sollte der Verstärker zum Betreiben von Mittel-/Hochton-Lautsprechern benutzt werden, stellen Sie den Schal-
ter X-OVER (Abb.1,3 oder 1,9) auf HPF. Stellen Sie dann am Regler HPF (Abb.1,2 oder 1,10) die gewünschte
Trennfrequenz ein. Somit werden nur die Frequenzen oberhalb der eingestellten Trennfrequenz verstärkt.
Dadurch können Verzerrungen und die Überlastung bei tieferen Frequenzen minimiert werden. Ein guter Start-
wert zum Ermitteln des geeigneten Werts liegt bei 125 Hz.
Bei großen Lautsprechern ab 20 cm stellen Sie den Schalter X-OVER (Abb.1,3 oder 1,9) auf FULL. Die Regler
HPF (Abb.1,2 oder 1,10) sind dann ohne Funktion.
REGELBARER TIEFPASSFILTER CH3&4
Sollten die Kanäle CH3&4 zum Betreiben eines Subwoofers benutzt werden, stellen Sie den Schalter X-OVER
(Abb.1, 3) auf LPF. Stellen Sie dann am Regler LPF (Abb.1,4) die gewünschte Trennfrequenz ein. Somit wer-
den nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser
und leistungsfähiger.
SCHALTBARER BASS EQ CH3&4
Mit dem BASS EQ Schalter (Abb.1,5) können Sie eine stufenweise Anhebung des Basspegels erreichen und
um 6 dB oder 12 dB bei 45 Hz erhöhen. Achtung: Benutzen Sie diesen Schalter mit Bedacht!
