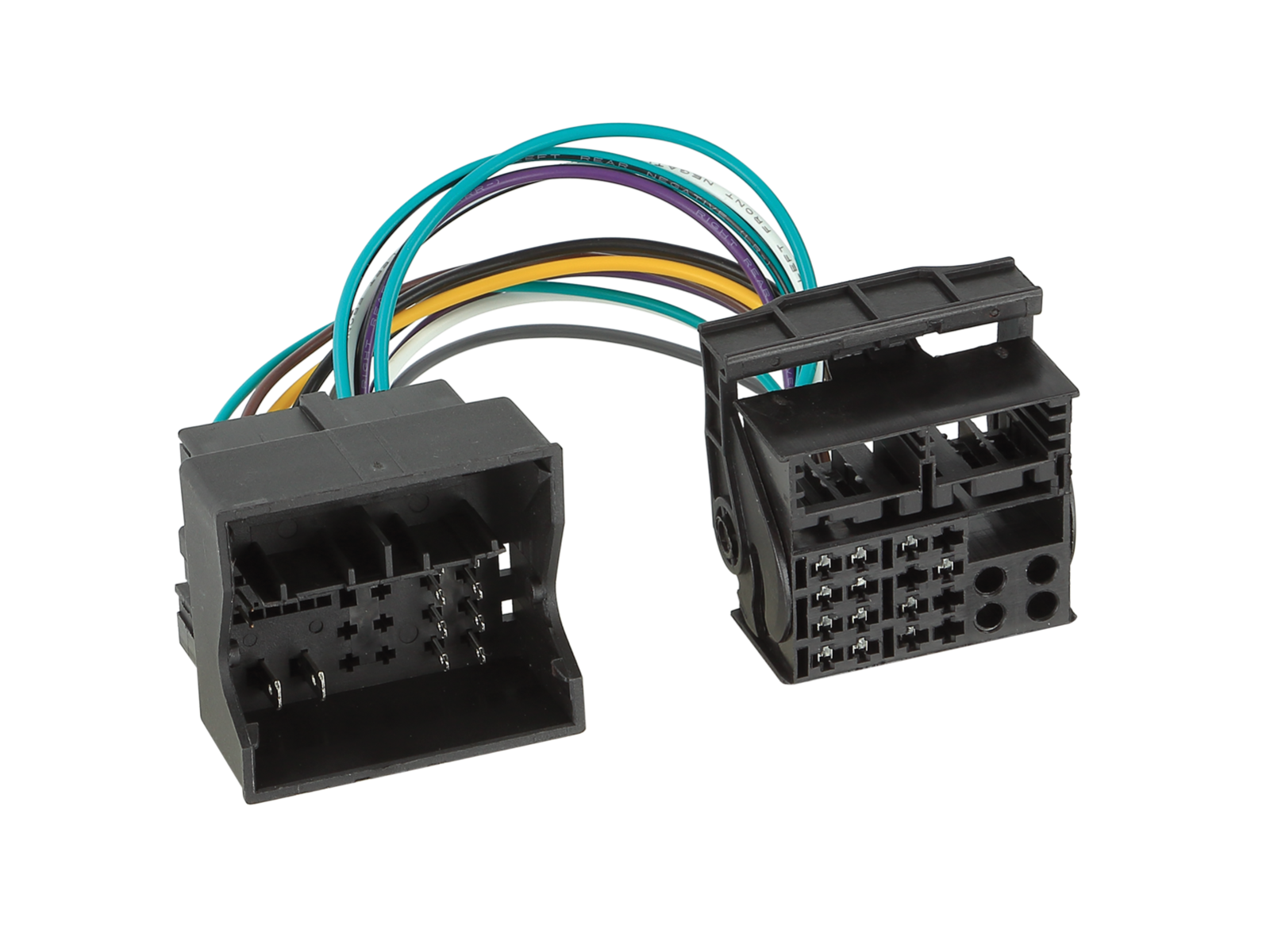

ACV 321328-24-0 Umrüstadapter VAG 40Pin Quadlock > 52Pin Quadlock MIB kompatibel mit VW Fahrzeugen
-
Product number:321328-24-0
-
Delivery time:2-3 Tage
-
EAN:4026724336511
-
Manufacturer:
ACV 321328-24-0 Umrüstadapter VAG 40Pin Quadlock > 52Pin Quadlock MIB kompatibel mit VW Fahrzeugen
Im Lieferumfang enthalten:
1 x Quadlock Adapter - lose
Für folgende Fahrzeuge geeignet:
VW Beetle (16) 06/2016 - 03/2018
VW Caddy IV (DU) 06/2015 - 09/2020
VW Jetta (16) 2015 - 2018
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW Tiguan II (5N) 05/2016 - 05/2021
Umrüstadapter VAG
Dieser Adapter ermöglicht den Einbau eines geeigneten OEM Geräts oder Interfaces mit fahrzeugspezifischem VAG 40 Pin Quadlock Anschluss in Fahrzeuge mit VAG 52 Pin Quadlock Stecker und MIB PQ Plattform.
Product information "ACV 321328-24-0 Umrüstadapter VAG 40Pin Quadlock > 52Pin Quadlock MIB kompatibel mit VW Fahrzeugen "
ACV 321328-24-0 Umrüstadapter VAG 40Pin Quadlock > 52Pin Quadlock MIB kompatibel mit VW Fahrzeugen
Hinweis:
Anschluss: 52 Pin Quadlock Stecker > 40 Pin Quadlock Stecker
Lautsprecher und Spannungsversorgung durchverbunden
CAN Bus Leitungen und weitere Anschlüsse nicht durchverbunden
Vor Installation:
Spannungsversorgung der OEM Antennenanlage prüfen > +12V Speisespannung / +8,5V Speisepannung
Belegung des OEM Gerätes oder des Interfaces und den Fahrzeuganschluss anhand des Fahrzeugschaltplans auf Richtigkeit prüfen
40 Pin Quadlock:
Kammer A
Pin 1 - Pin 8: Lautsprecher Front/Rear
Pin 9: CAN high
Pin 10: CAN low
Pin 12: Masse GND Klemme 31
Pin 15: +12V Dauerstrom Klemme 30
Kammer C
Pin 1: Mikrofon - in
Pin 7: Mikrofon + in
52 Pin Quadlock:
Kammer A
Pin 1 - Pin 8: Laustprecher Front/Rear
Pin 17: Masse GND Klemme 31
Pin 18: +12V Dauerstrom Klemme 30
Kammer B
Pin 1: Mikrofon + in
Bin 6: Rückfahrkamera Video +
Pin 7: Mikrofon - in
Pin 12: Rückfahrkamera Video -
Kammer D
Pin 6: CAN high
Pin 12: CAN low
Codierung des Fahrzeugs gegebenenfalls notwendig
Für folgende Anwendung:
Einbau von geeigneten 40 Pin OEM Geräten in VW Fahrzeuge
mit 52 Pin Stecker und MIB PQ Plattform
RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
RNS315 / RNS510 OEM Navigation
