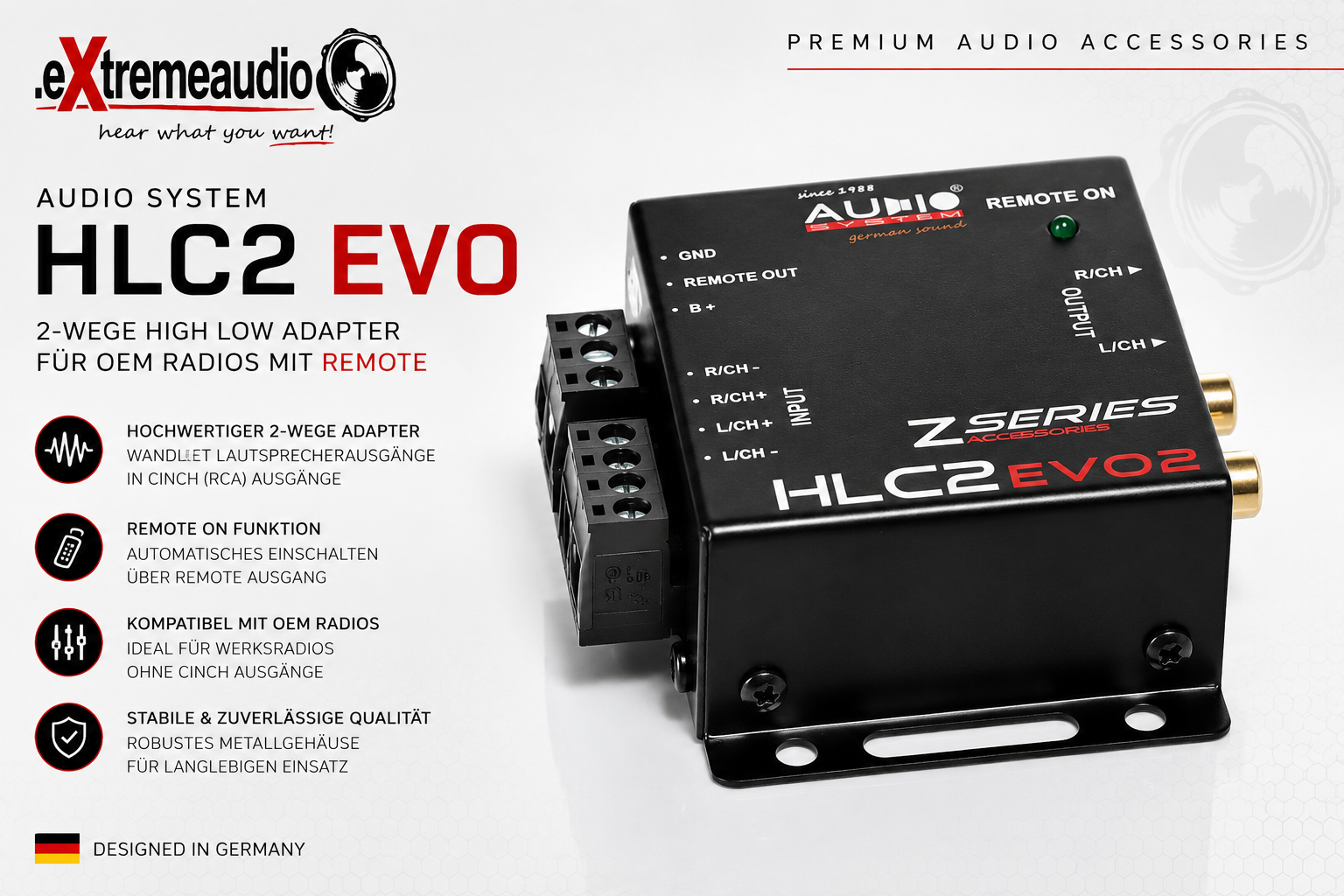

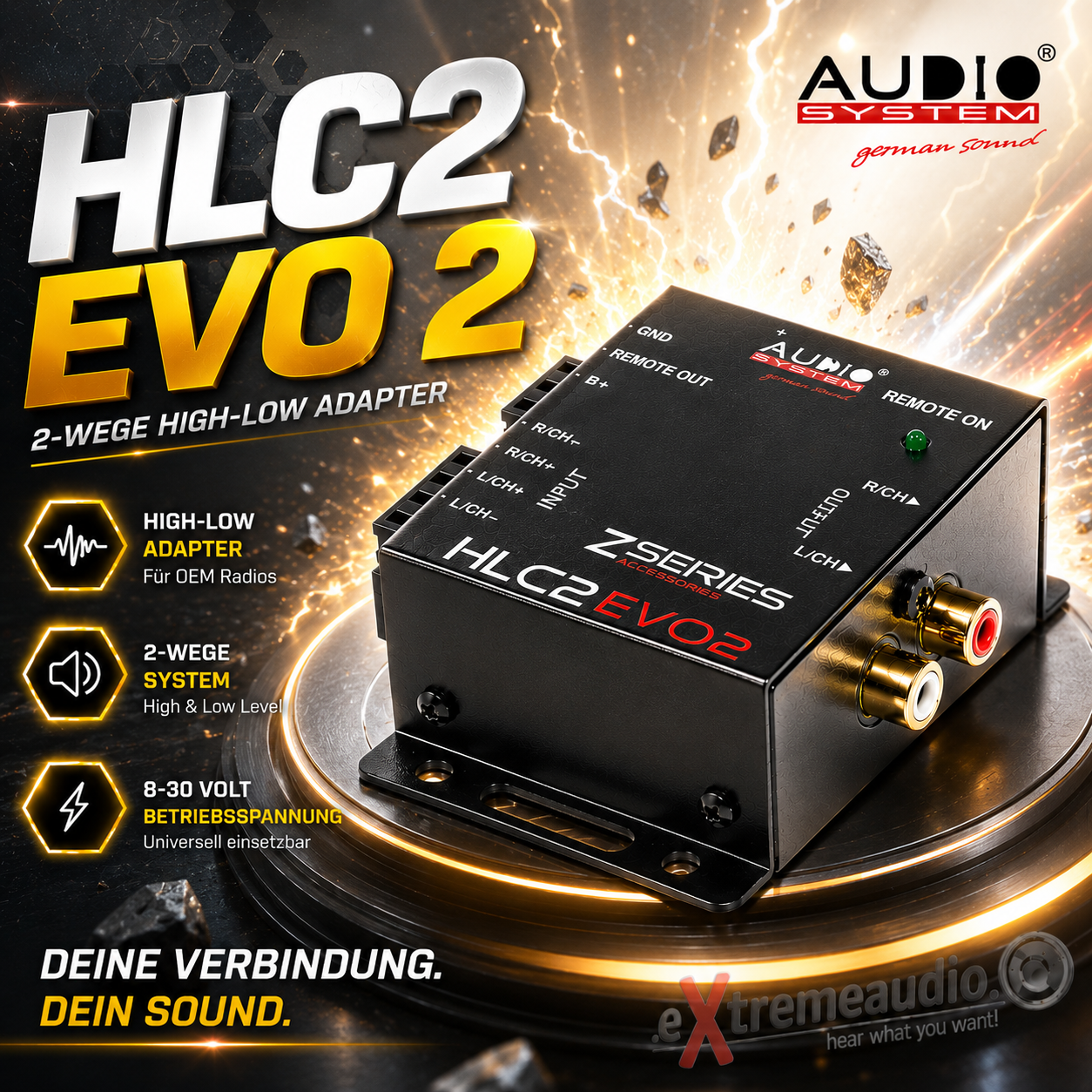

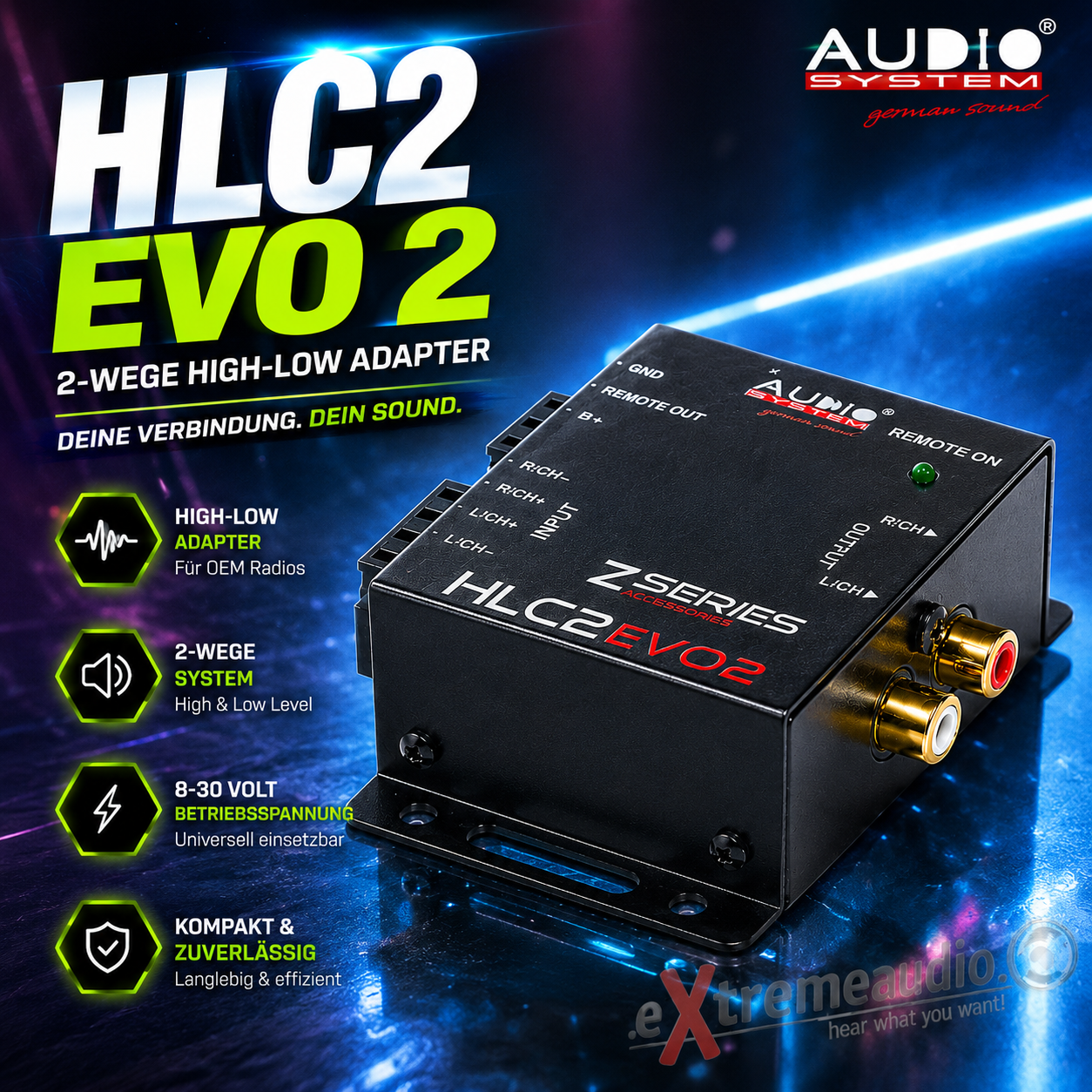

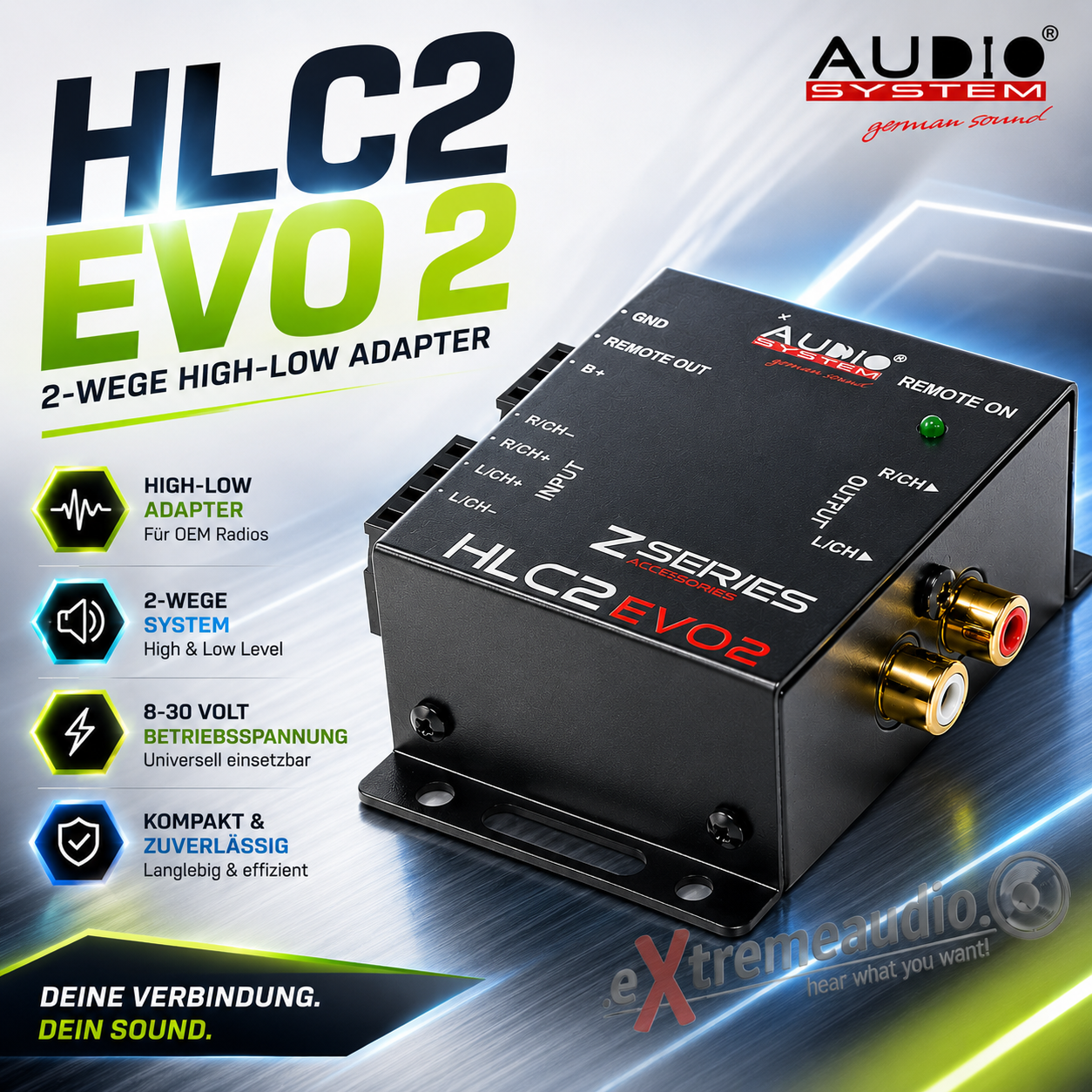

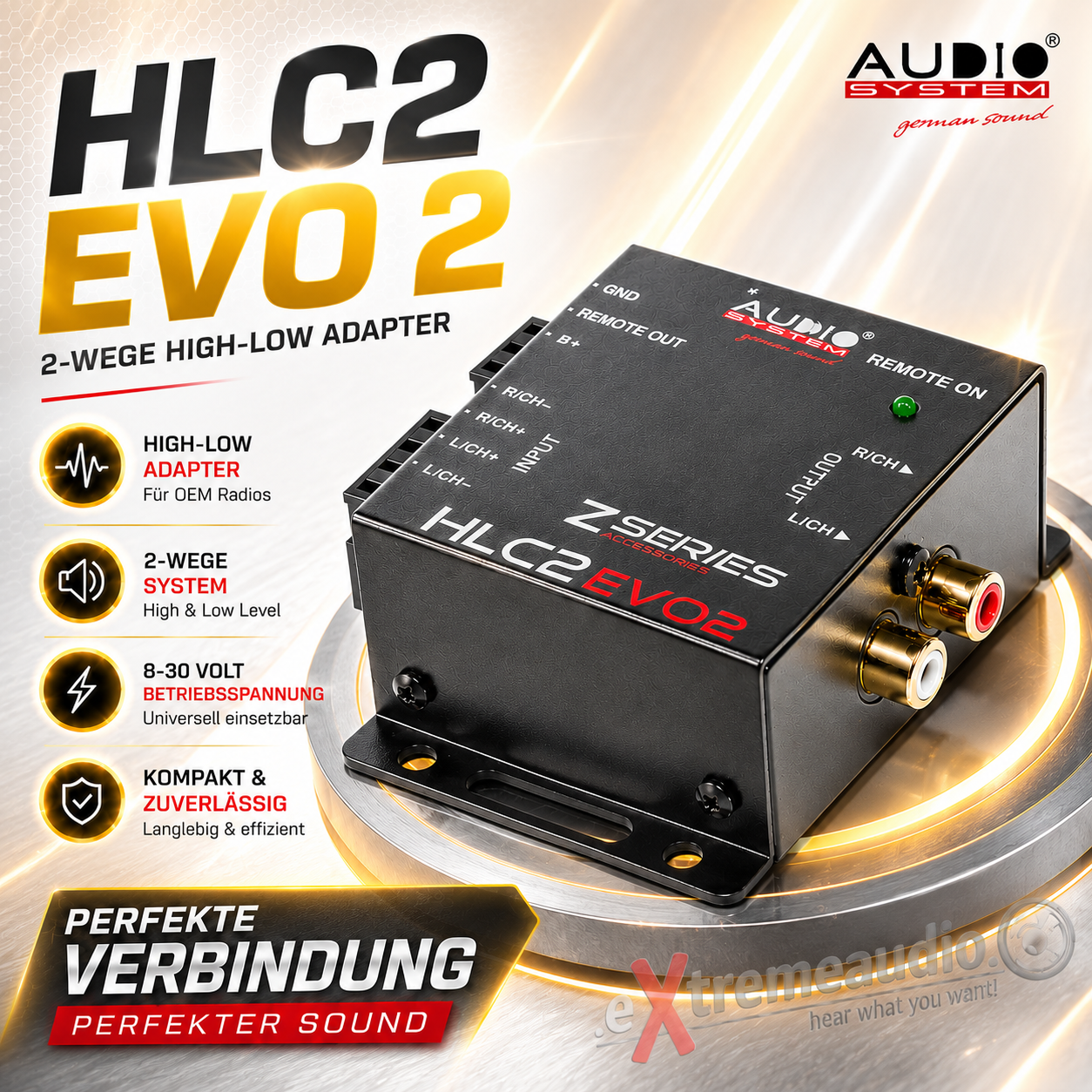

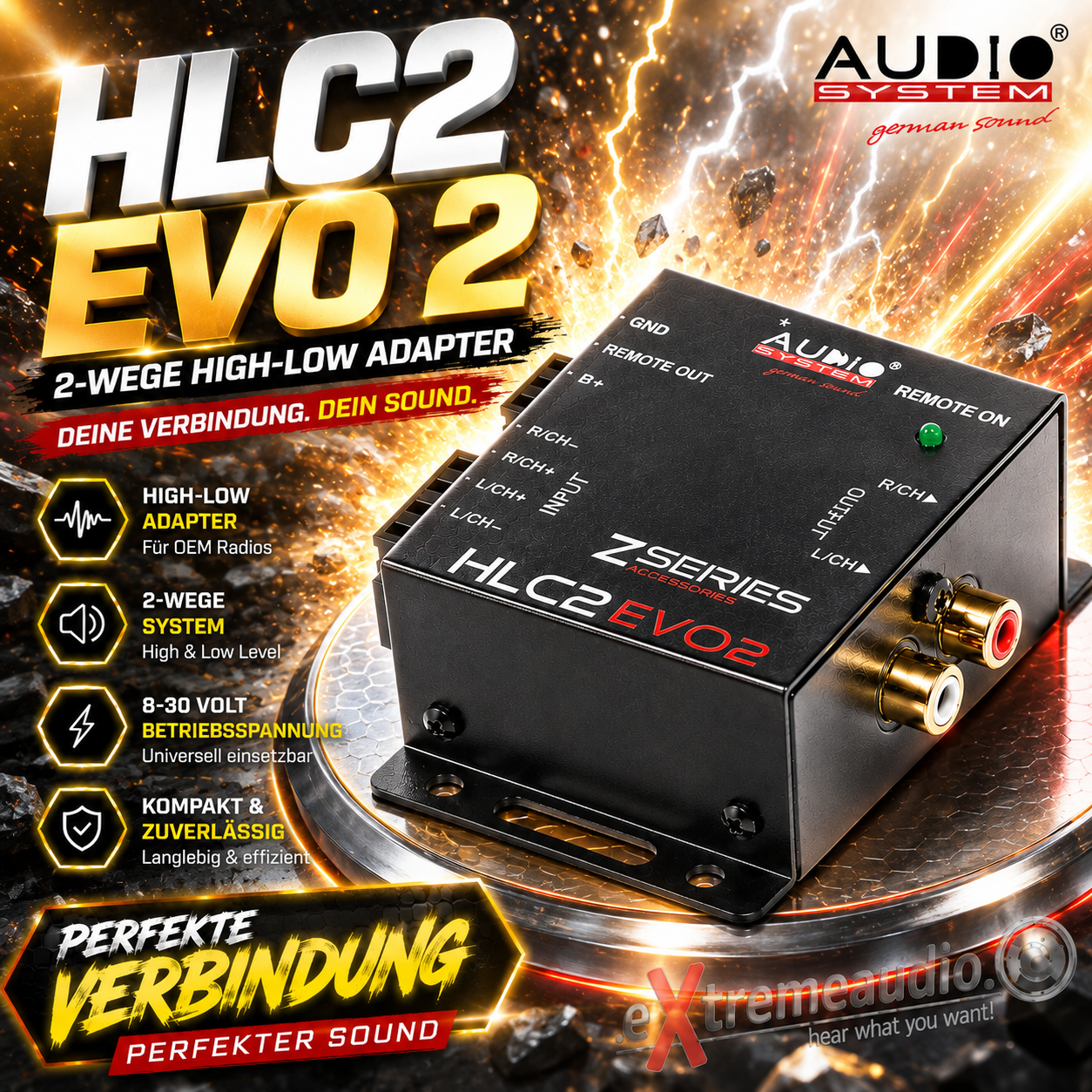

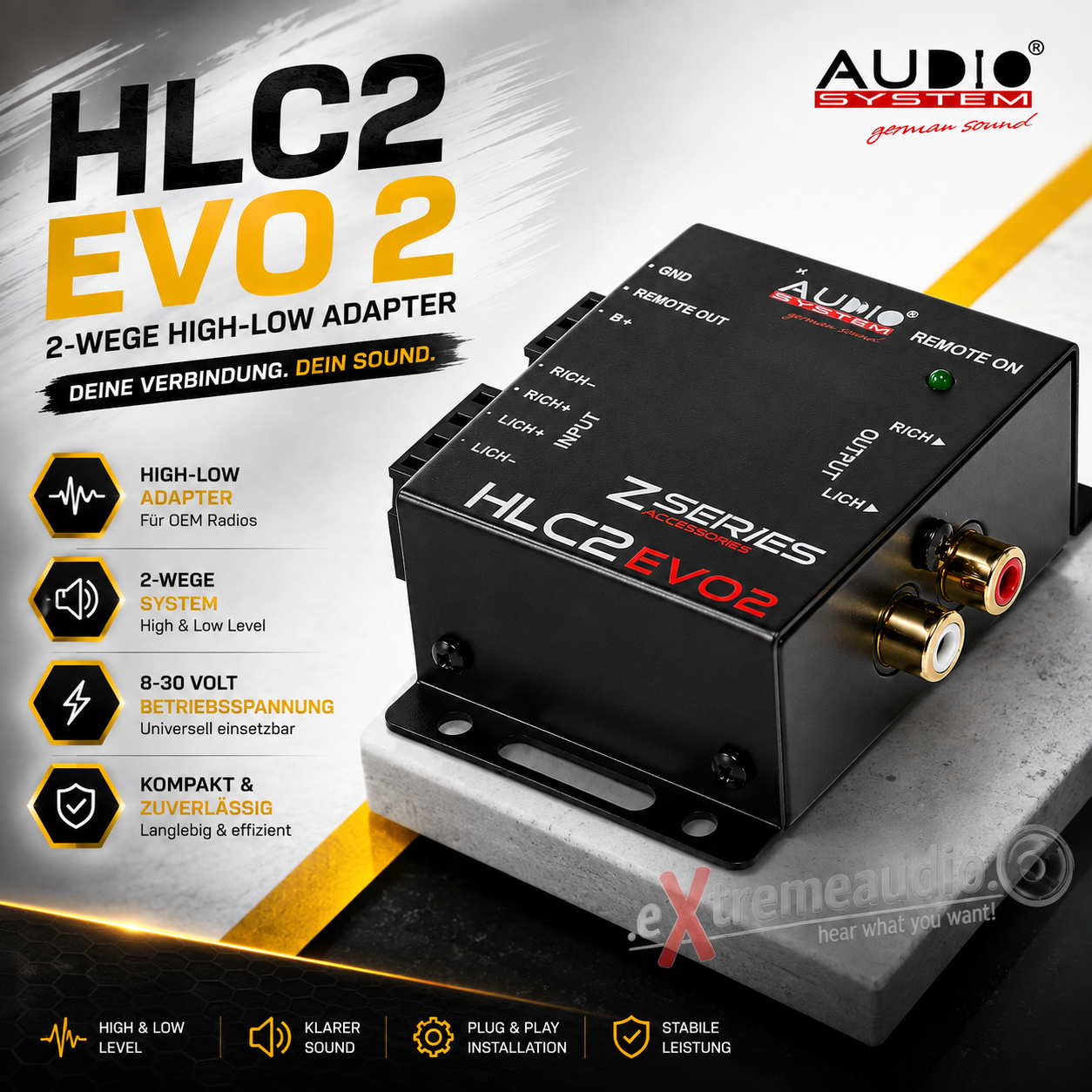

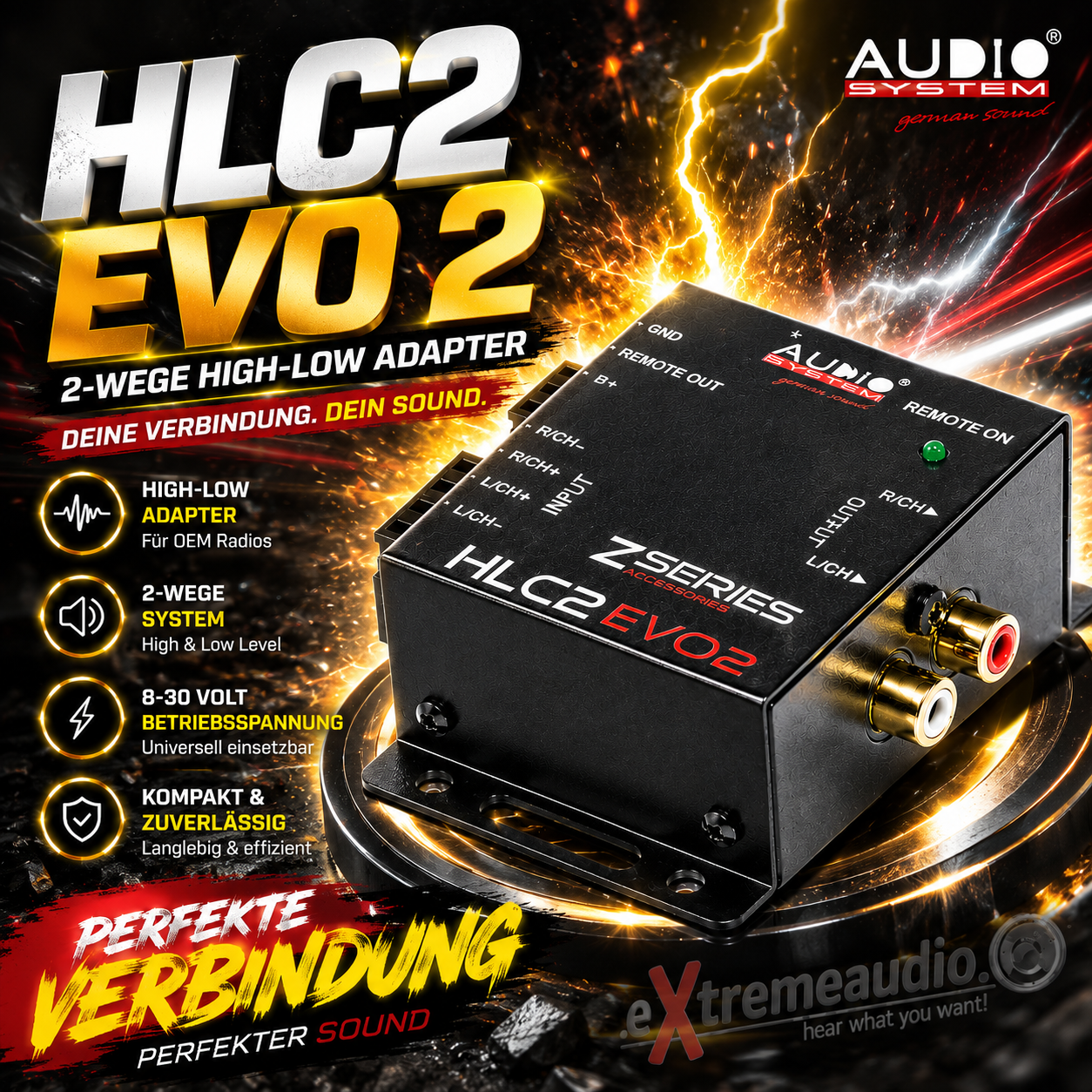

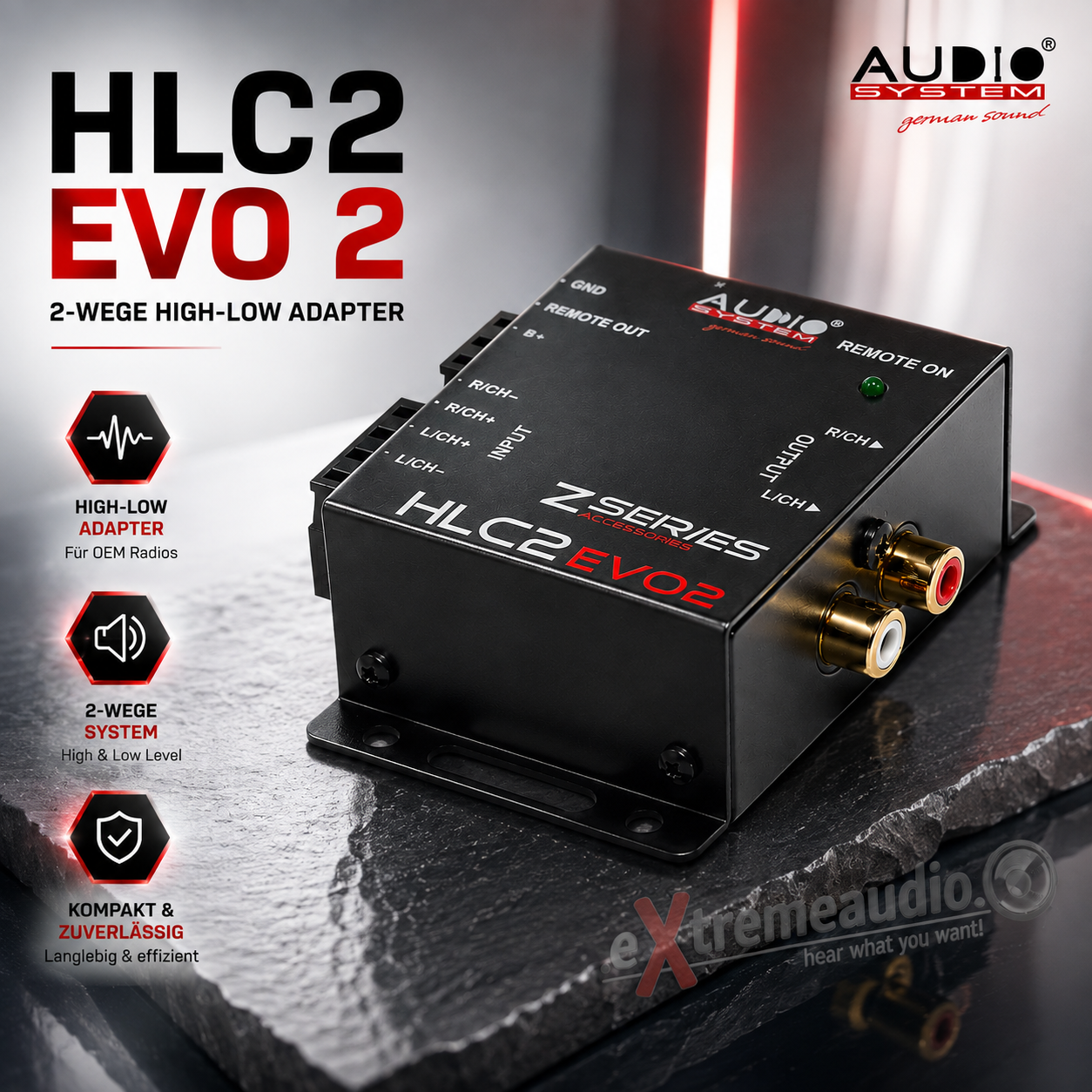

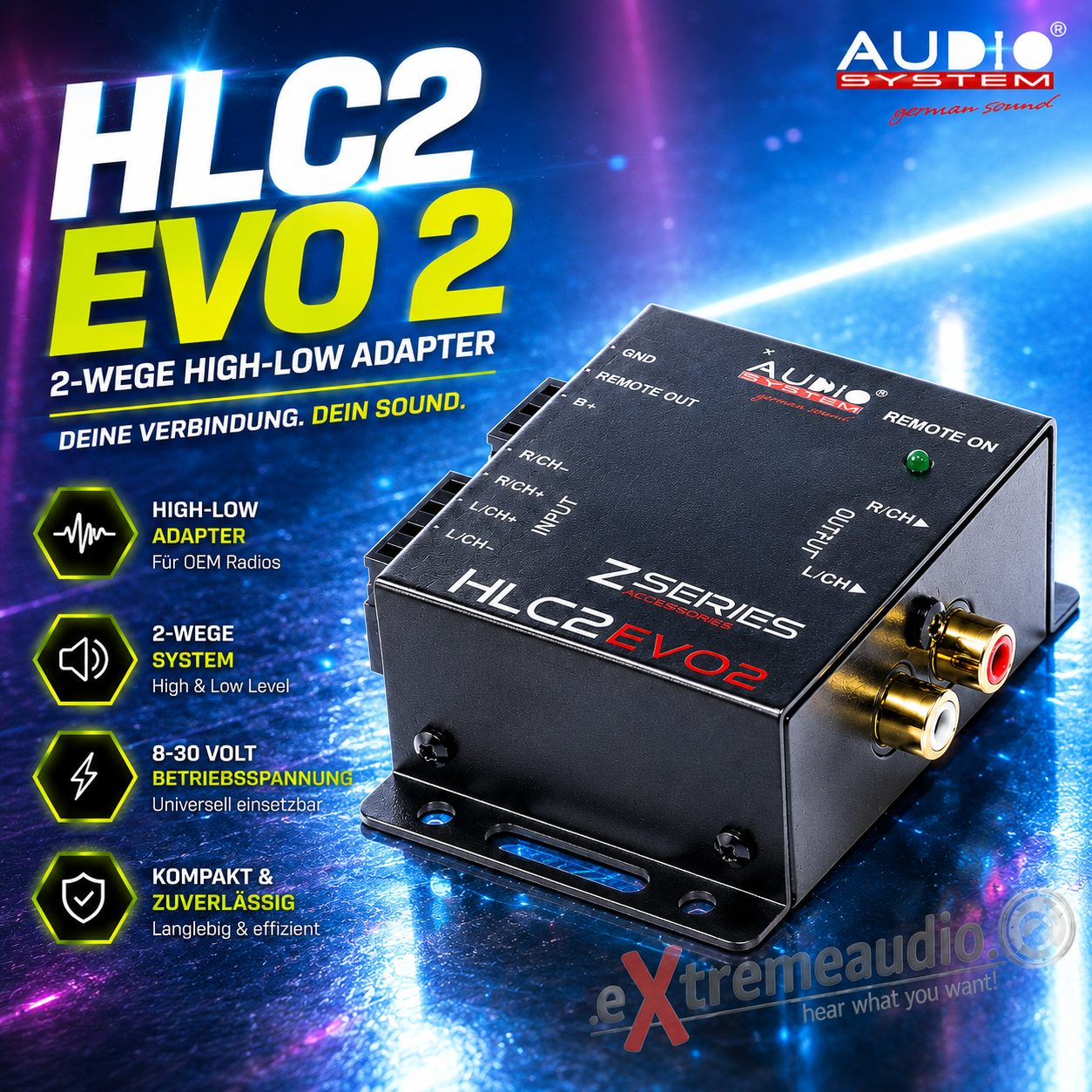

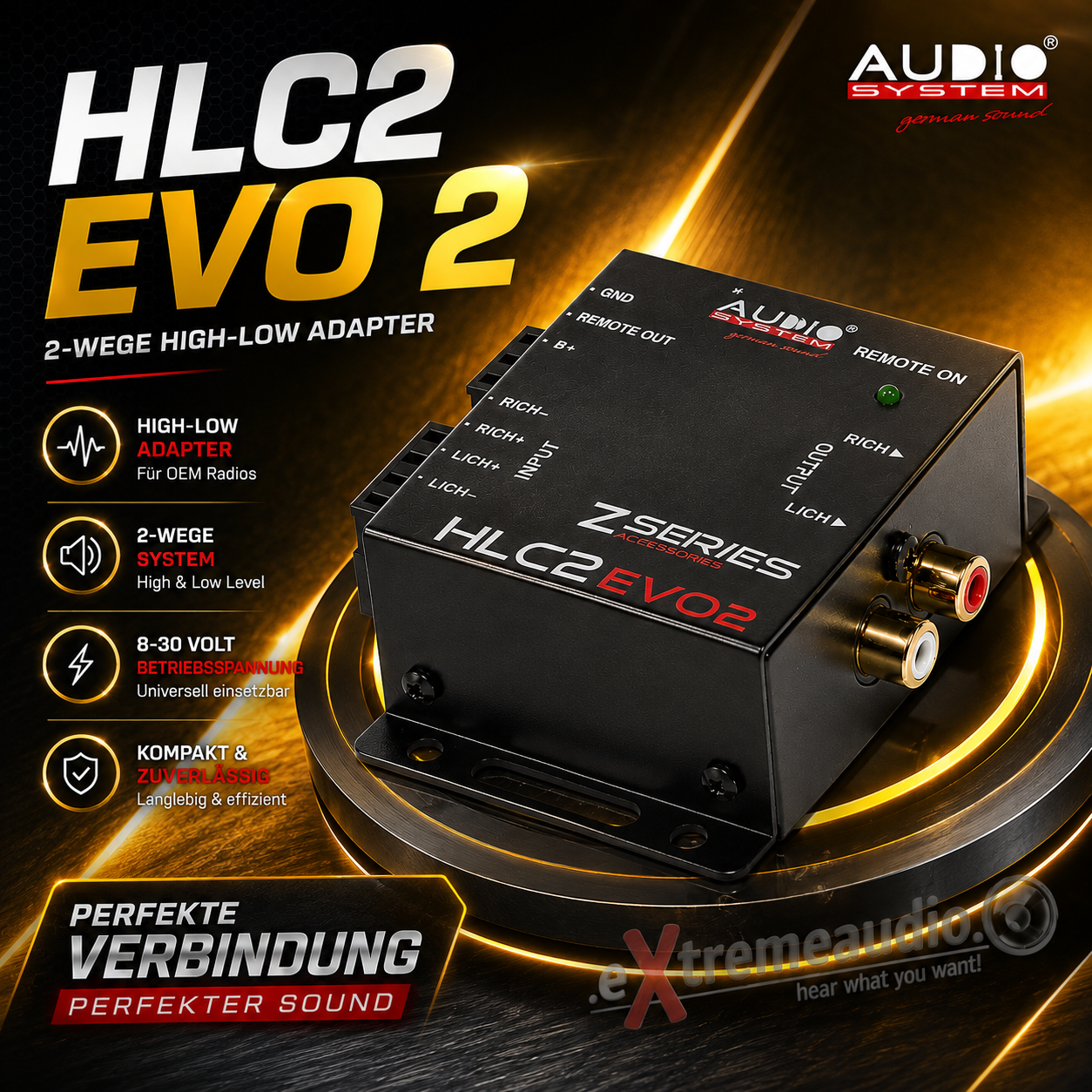

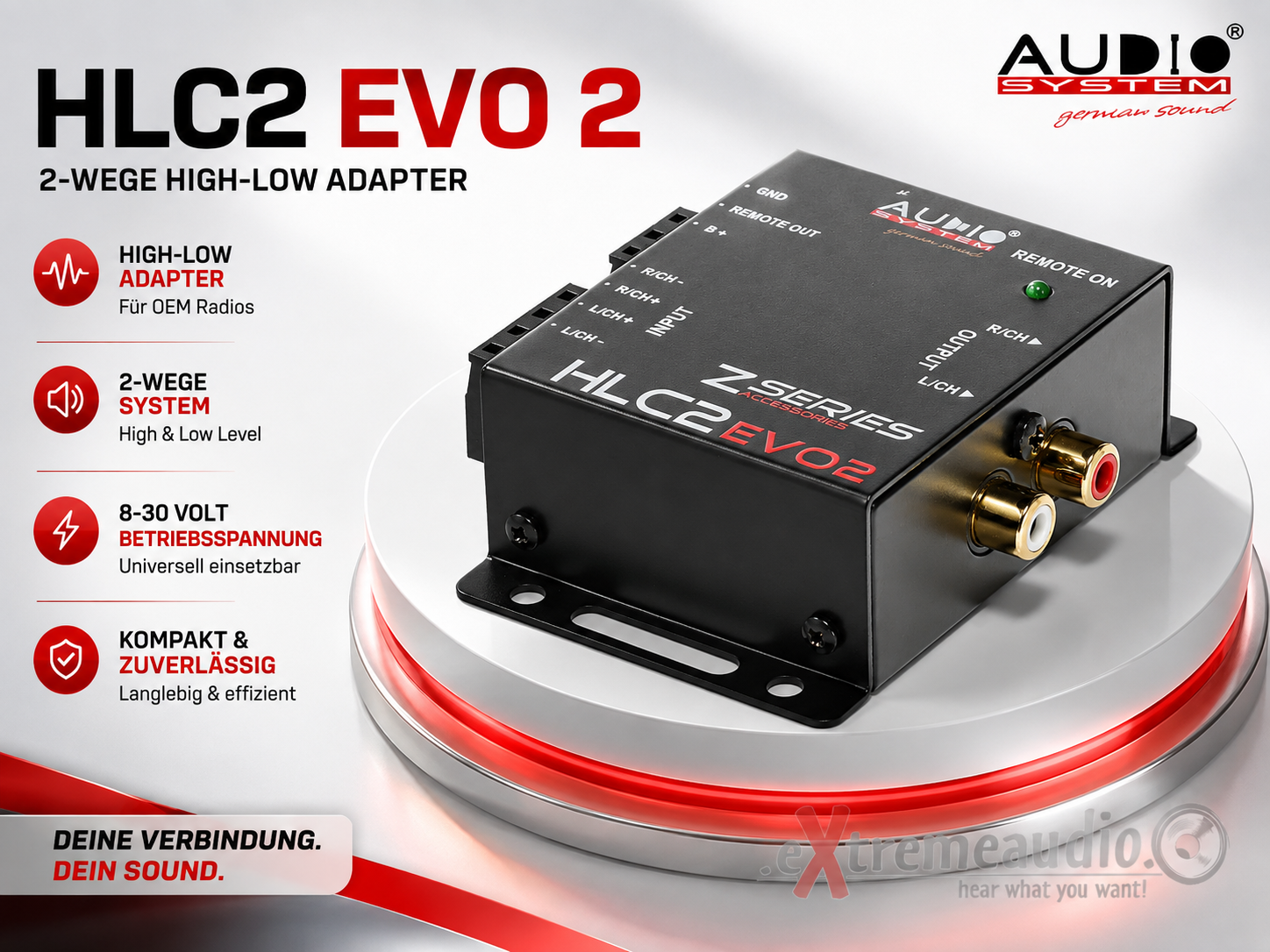

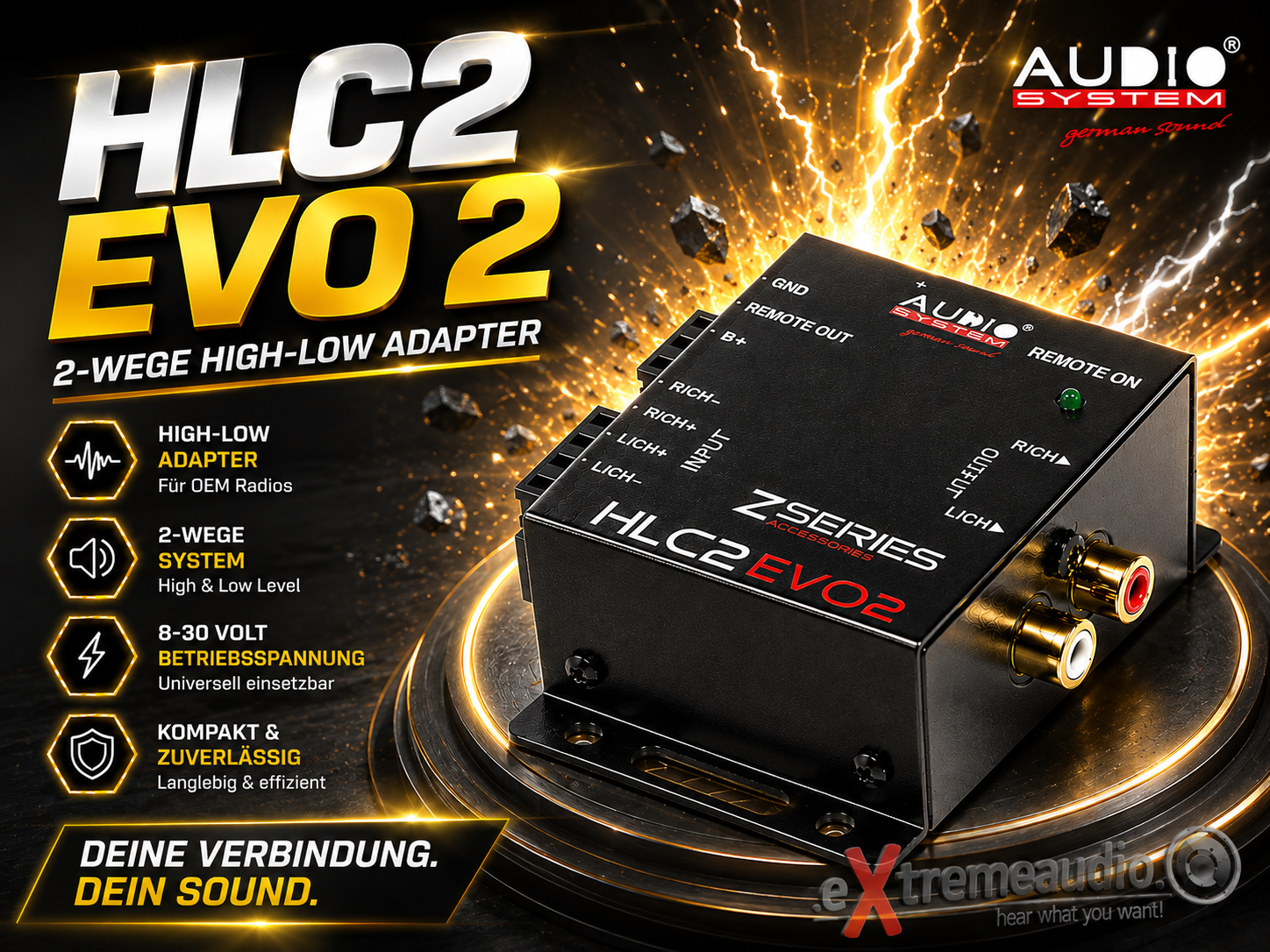

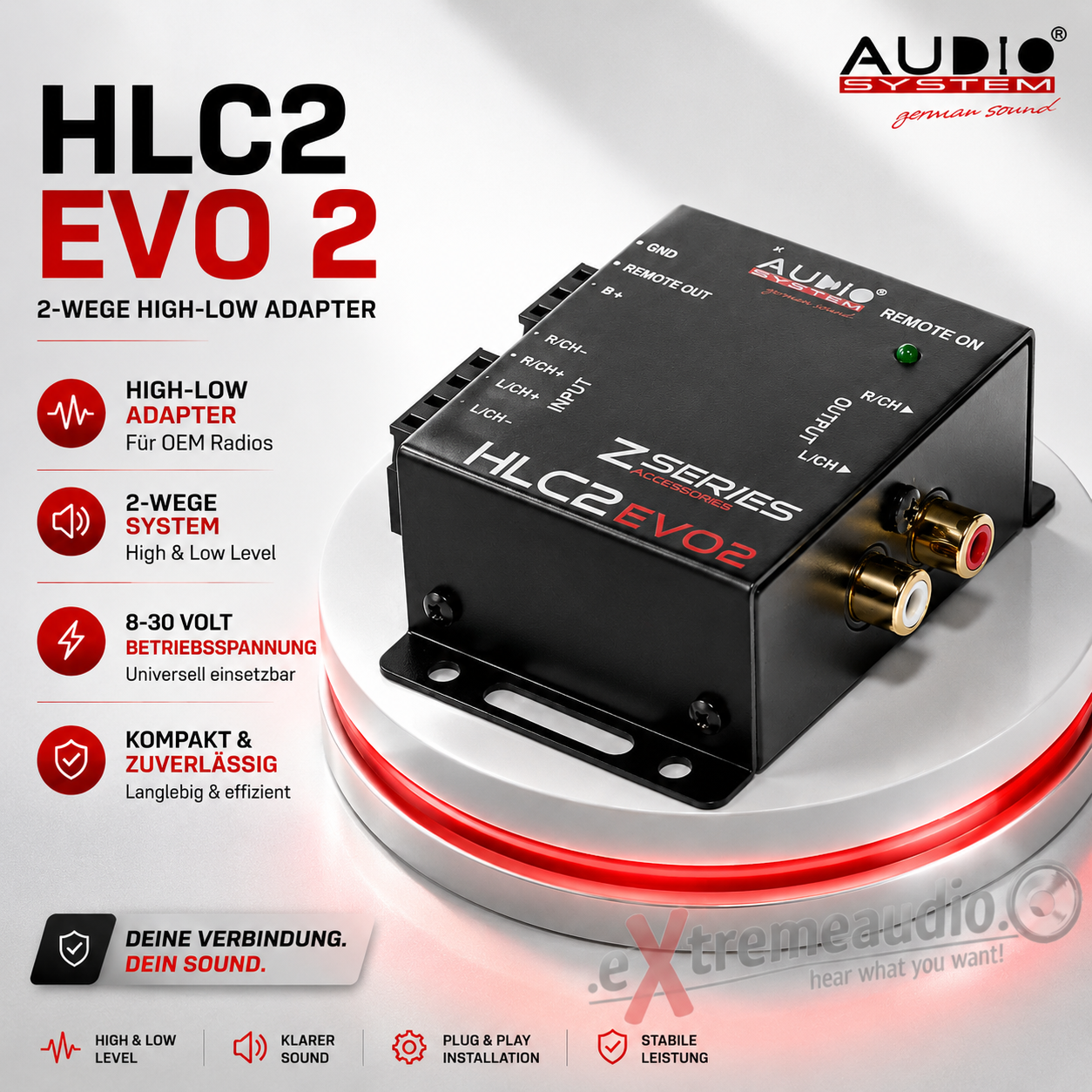

Audio System HLC2 EVO 2 2-Wege High-Low Adapter für OEM Radios (8-30 VOLT)
-
Product number:HLC2 EVO 2
-
Delivery time:2-3 Tage
-
EAN:4260101645746
-
Manufacturer:
Audio System HLC2 EVO 2 2-Wege High-Low Adapter für OEM Radios (8-30 VOLT)
Im Lieferumfang enthalten:
1 x High-Low Adapter
Folgende Hinweise sind bei der Installation Ihres High-Low-Adapters zu beachten:
a) Sorgen Sie für eine professionelle Befestigung.
Achten Sie darauf, dass keine elektrischen Kabel, Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Schützen Sie den HLC 2 EVO vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor weiteren äußeren Einflüssen.
c) Der High-Low-Adapter ist nur in Kraftfahrzeugen mit einer 12 V Versorgungsspannung einzubauen.
d) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln des KFZ, Benzinleitungen, Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
e) Um Störungen im Musiksignal zu vermeiden müssen, die Signalkabel (Cinchkabel) sowie die Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihres HLC 2 EVO sind so zu verlegen, dass keine Klemm-, Quetsch-, oder Bruchgefahr besteht.
ACHTUNG:
1. Trennen der Stromversorgung
Klemmen Sie zu allererst die Stromversorgung des Fahrzeuges ab.
Dies geschieht am Besten, indem das Massekabel von der Batterie entfernt wird.
2. Masseanschluss
Verbinden Sie den GND (Ground) Anschluss des HLC 2 EVO mit der 2 Fahrzeugkarosserie.
Verwenden Sie einen ausreichenden Querschnitt (1,5 - 2,5 mm).
Stellen Sie sicher, dass die Verbindung mit der Karosserie farb-, schmutz- und staubfrei ist.
3. +12 V Stromanschluss
Der +12 V Anschluss des High-Low Adapters ist mit dem Versorgungskabel über eine
Sicherung (1 A) direkt an +12 Volt anzuschließen. Die Sicherung schützt das Gerät und das
Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss
Verbinden Sie den REM-Anschluss des hlc 2 EVO mit dem Remote-Eingang des Verstärkers.
Verwenden Sie hierfür ein 0,5 - 1,5 mm² Stromkabel.
Nachdem ein Musiksignal am Eingang des High-Low Konverters anliegt, wird die Endstufe automatisch eingeschaltet.
5. Eingang
Der hlc 2 EVO besitzt High-Eingänge, welche mit dem Lautsprecherausgang des OEM- Radios verbunden werden.
6. Ausgang
Die RCA(Cinch)-Ausgänge des hlc 2 EVO werden mit den RCA(Cinch)-Eingängen der Endstufe verbunden.
Wichtig dabei ist, dass die Gain-Regler der angeschlossenen Endstufe zunächst auf Minimum gestellt werden.
Nur bei Bedarf dann vorsichtig hochdrehen.
Product information "Audio System HLC2 EVO 2 2-Wege High-Low Adapter für OEM Radios (8-30 VOLT)"
Audio System HLC2 EVO 2 2-Wege High-Low Adapter für OEM Radios (8-30 VOLT)
2-Wege High-Low Adapter für OEM Radios (8-30 VOLT)
Keine Störsignale durch galvanische Trennung
Sehr gute Klangqualität durch klirrarme Transformatoren
Generiert ein Einschaltsignal (Remote)
Steckbares Anschlussterminal
HIGH POWER bis 75 WATT möglich
Keine Störsignale durch galvanische Trennung
Sehr gute Klangqualität durch klirrarme Transformatoren
Generiert ein Einschaltsignal (Remote)
Steckbares Anschlussterminal
HIGH POWER bis 75 WATT möglich
